Переделка панели приборов

       Ну здесь я бы хотел рассказать об переделке панели приборов ЗАЗ 968М: установке белых шкал и светодиодной подсветки. Смысл сей переделки есть - панель становится красивее и намного приятнее на нее смотреть, да и свет намного лучше родного, да и данные намного легче считывать с белой панели. Итак, начнем.

        Ну для начала мы идем в гараж и снимаем со своего авто панель приборов и несем домой. Разбираем, чистим моем, снимаем шкалы. Теперь заходим в интернет и ищем готовые красивые шкалы приборов для ЗАЗ спидометра (ну или делаете сами, если владеете Fotoshop). Можно посмотреть на форуме сайта http://www.zaz.ru в разделе тюнинга салона, а вот здесь я оставил шаблоны которые я применял у себя: скачать (готовый шаблон можно также доработать в Fotoshop)

        Печатаем готовые шкалы в полную величину на плотной фотобумаге. Вырезаем по контуру и несем ламинировать. Когда заламинирум, обрезаем по контуру ламинат и обрабатываем торцы горячим паяльником шоб вода не попала. Теперь клеим новые шкалы на старые, алюминиевые:

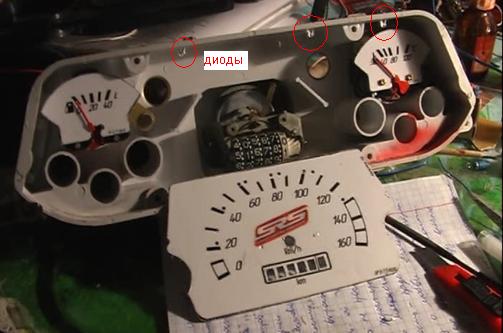

        Теперь нужно покрасить стрелки. Со спидометру стрелки снимаем, ложим на бумажку и красим из баллончика на несколько слоев. Под стрелки уровня топлива и указателя температуры также подкладываем бумажки и тоже красим. Ждем пока высохнет - и теперь время установки светодиодной подсветки. Для этого нам понадобится 6 сверхярких светодиодов нужного нам цвета (я ставил синие). Да, и берите диоды с рассеивание на 360 градусов, а то черт знает что будет. Сверху мы ставим четыре диоды а снизу два(2 ставить перед шкалой спидометра, по одному перед шкалами топлива и температуры, и два позади панели, чтобы подсвечивали одометр). Делаем в корпусе спидометра небольшие дырочки, в которые на "Супермомент" садим диоды. Ножки диодов с обратной стороны мы припаиваем к фольгинированому текстолиту:

       Также ставим резистор на 1 кОм на каждый диод (припаивать к + светодиода - длинная ножка). Соединяем все эти платки между собой параллельно проводами, и общие провода подключаем параллельно родной подсветке спидометра. Ну с подсветкой все. Теперь собираем спидометр с новыми шкалами и вот что получаем:

       Ну разве не красота? Желтый цвет - это пленка ПВХ - есть в любом строительном магазине.

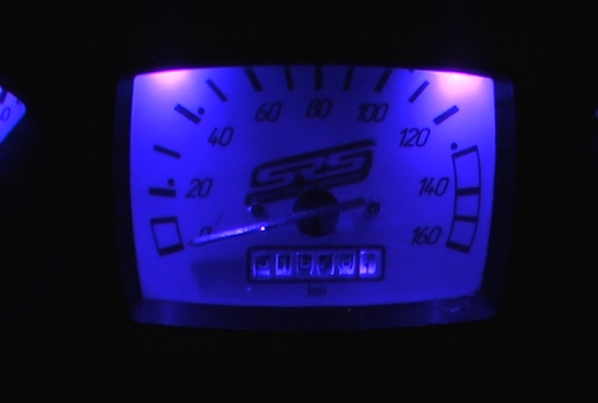

        А теперь заходим в темноту, включаем, ииии......

      Красиво, не правда ли? Но тут какие то белые пятна, а на самом деле их нет.

       Все, устанавливаем на авто и едем кататься....
